工程描述

概述

一、概述

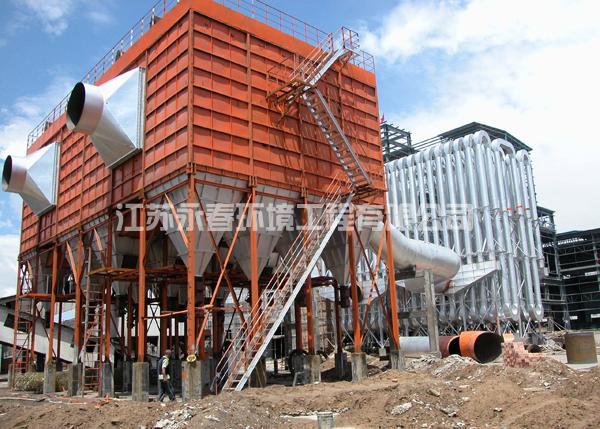

TDMC 系列脉冲长布袋除尘器是我公司工程技术人员在喷吹脉冲(Jet Pulse)除尘技术的基础上,为满足大风量烟气净化需要而研制的低压脉冲袋除尘器。它不但具有比反吹布袋除尘器的清灰能力强、除尘效率高、排放浓度低等优点,还具有稳定可靠、耗气量低、占地面积小的特点,特别适合处理大风量烟气。TDMC系列低压长袋脉冲除尘器已在世界范围内得到广泛应用,在国外也已大量使用、推广,可广泛应用于水泥、冶金、石化、建材、粮食、机械、碳黑、电力、垃圾焚烧、工业窑炉等常温或高温含尘气体的净化及粉尘状物料的回收。
    该产品综合了分室反吹和脉冲清灰两类除尘器的优点,克服了分室反吹清灰强度不足和一般脉冲清灰粉尘再附等缺点,使清灰效率提高,喷吹频率大为降低。该产品使用淹没式脉冲阀,降低了喷吹气源压力和设备运行能耗,延长了滤袋、脉冲阀的使用寿命,综合技术性能大大提高。

 二、工作原理:

  脉冲袋式除尘器设备正常工作时,含尘气体由进风口进入灰斗,由于气体体积的急速膨胀,一部分较粗的尘粒受惯性或自然沉降等原因落入灰斗,其余大部分尘粒随气流上升  进入袋室,经滤袋过滤后,尘粒被滞留在滤袋的外侧,净化后的气体由滤袋内部进入上箱体,再由阀板孔、排风口排入大气,从而达到除尘的目的。随着过滤的不断进行,除尘器阻力也随之上升,当阻力达到一定值时,清灰控制器发出清灰命令,首先将提升阀板关闭,切断过滤气流;然后,清灰控制器向脉冲电磁阀发出信号,随着脉冲阀把用作清灰的高压逆向气流送入袋内,滤袋迅速鼓胀,并产生强烈抖动,导致滤袋外侧的粉尘抖落,达到清灰的目的。由于设备分为若干个箱区,所以上述过程是逐箱进行的,一个箱区在清灰时,其余箱区仍在正常工作,保证了设备的连续正常运转。之所以能处理高浓度粉尘,关键在于这种强清灰所需清灰时间极短(喷吹一次只需0.1~0.2s)。

三、技术特点:

  (1)无需预除尘设备,能一次性处理高达1000g/m3浓度的烟尘,排放小于50g/m3,工艺流程简单;

  (2)袋室内无需喷吹管,机外换袋方便;

  (3)嵌入式弹性袋口,密封性能好;

  (4)脉冲阀数量小,清灰强度大,动作迅速;

  (5)整机采用微机自动控制,各参数易于调节,可实现无岗位工*作;

  (6)滤袋使用寿命二年以上;

  (7)易实现隔离检修

四、规格与技术性能表

     型号TDMC

参数

84-6

84-7

84-8

84-9

84-2 × 5

84-2 × 6

84-2 × 7

84-2 × 8

84-2 × 9

84-2 × 10

处理风量(m3/h

59300

88920

67100

105000

77000

116000

8900

133000

96000

145000

118000

177000

138000

207000

154000

232000

178000

266000

192000

290000

过滤面积(m2

1235

1440

1613

1850

2015

2460

2880

3226

3700

4030

滤袋数量(个)

 Φ 130 × 6000

504

588

672

756

840

924

1176

1344

1512

1680

过滤风速(m/min

0.8-1.2( 工况不同,滤材不同均影响此参数选取,欢迎垂询 )

阻力( pa

 1500

进口含尘浓(g/Nm3

 1000

出口排放浓度(mg/Nm3

 50 (国产滤料) ;  30 (进口滤料)

收尘器承受负压( Pa

8000

清灰压缩空气

压力(MPa

0.2-0.4 (采用 Φ 1.5 ” 淹没式脉冲阀)

耗量(m3/min

1.5

1.5

1.5

1.5

1.8

1.8

1.8

2.0

2.0

2.5

所耗功率(KW

6

8.5

8.5

10.5

12

12

17

17

21

21

设备重量( T

30

35

40

45

50

60

70

80

90

100



  型号TDMC

参数

220-2×5

220-2×6

220-2×7

220-2×8

220-2×9

220-2×10

220-2×11

220-2×12

220-2×13

220-2×14

220-2×15

220-2×16

处理风量
(m3/h)

317000

475000

380000

570000

444000

665000

507000

760000

570000

855000

634000

950000

697000

1050000

760000

1140000

824000

1240000

887000

1330000

950000

1430000

1010000

1520000

过滤面积(m2)

6635

7962

9289

10616

11943

13270

14597

15924

17251

18581

19905

21232

滤袋数量
(个) Φ 160 × 6000

2200

2640

3080

3520

3960

4400

4840

5280

5720

6160

6600

7040

过滤风速(m/min)

0.8-1.2( 工况不同,滤材不同均影响此参数选取,欢迎垂询 )

阻力( Pa )

 1500

进口含尘浓(g/Nm3)

 1000

出口排放浓度
(mg/Nm3 )

 50 (国产滤料) ;  30 (进口滤料)

收尘器承受负( Pa )

8000

清灰压缩空气

压力(MPa)

0.4-0.6 (采用 Φ 3 ” 淹没式脉冲阀)

耗量
( m3/min )

4.5

4.5

4.5

5.0

6.0

6.0

7.0

7.0

8.0

8.0

9.0

9.0

所耗功率(KW)

30

36

42

48

54

60

66

72

78

84

90

96

设备重理( T )

191.8

228.6

266.7

305.4

344.8

382.5

418.9

456.7

496.2

534.7

578.3

612.4
